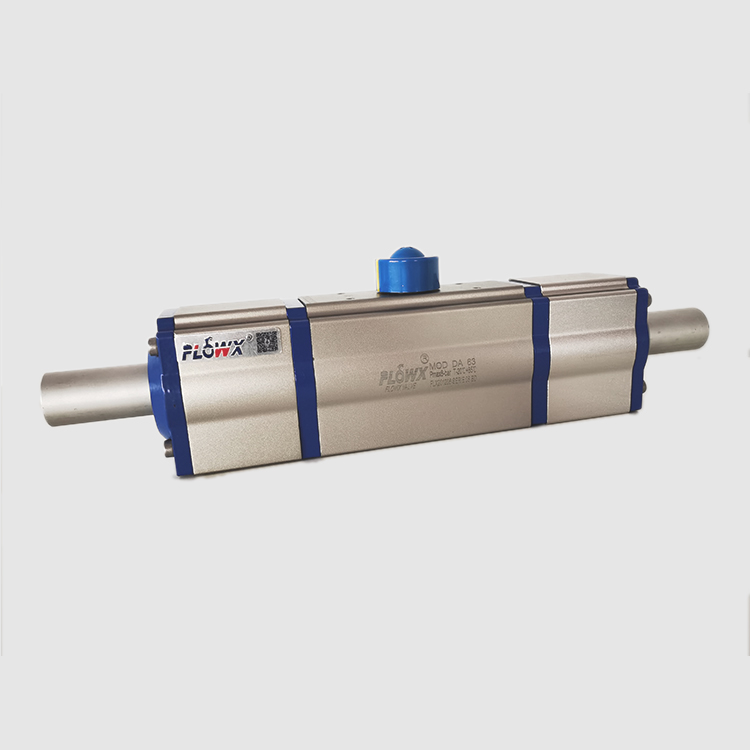

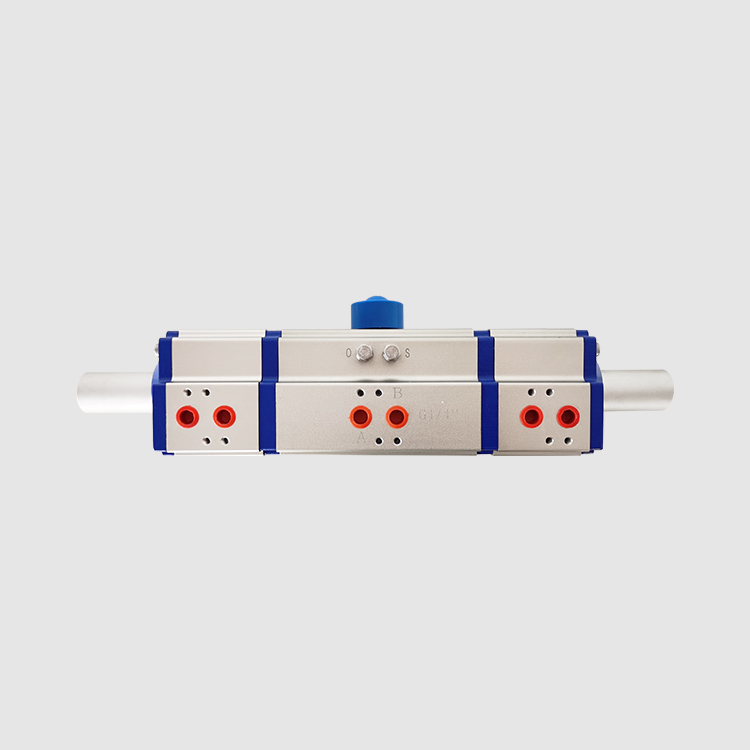

三段式氣動執行器
FLX系列三段式氣動執行器產品優勢：
1.缸體，內表面細磨精加工，內部和外部均采用高級防腐技術，氣缸摩擦系數小，使用壽命長，抗腐蝕性能強。
2.雙活塞齒輪齒條式設計，結構緊湊、安裝位置對稱、改變輸出軸轉向方便，使用壽命長、動作迅速。
3.活塞齒條背面裝有復合軸承及導向環，動作準確、摩擦系數小、使用壽命延長。
4.組合式預負荷鍍層彈簧，工作壽命長。
5.高精度齒輪和齒條，嚙合間隙小、精度高，輸出功率大。
6.不銹鋼緊固件，安全美觀，抗腐蝕性強。
7.采用國際規范尺寸：輸出軸槽、螺孔；頂部安裝孔尺寸符合NAMUR標準；氣源接口尺寸符合NAMUR標準；底部安裝孔尺寸符合ISO5211標準，方便安裝電磁閥限位開關等附件。
8.齒輪齒條式結構氣動執行器。產品廣泛應用于各個領域，是球閥、蝶閥等良好的驅動裝置，品質卓越的。產品符合NAMUR, ISO5211標準，公司及產品通過ISO9001：2000及CE認證。
訂購熱線：400-669-8805
立即咨詢- 產品簡介
- 產品參數
FLX系列三段式氣動執行器
特征
●13個不同汽缸型號
●齒輪齒條結構
●一體式設計，雙作用/彈簧復位型共用缸體端蓋
●Namur接口，便于電磁閥安裝
●缸體ISO5211標準，便于閥門安裝
●硬陽化缸體，噴塑端蓋，不銹鋼固件，安全抗腐蝕
●雙行程調節，在開關位置都能進行+/-4℃調節
●所有滑動部件采用塑料軸承襯套，導向，保持最小摩擦力，有效減少磨損
操作規范
●氣源壓力：2.5Bar~8Bar
●氣源壓力: 2.5Bar~8Bar
操作溫度
-標準產品：-20℃~+80℃
-低溫應用：-40℃（HNBR）
-高溫應用；-20℃+150℃（Viton）
操作介質：
●干燥或潤滑的空氣
●行程調節：標準結構90℃旋轉，在兩端有+/-4°的調節范圍
●潤滑：零件出廠時已作處理，工作中無需另加潤滑
特征
●13個不同汽缸型號
●齒輪齒條結構
●一體式設計，雙作用/彈簧復位型共用缸體端蓋
●Namur接口，便于電磁閥安裝
●缸體ISO5211標準，便于閥門安裝
●硬陽化缸體，噴塑端蓋，不銹鋼固件，安全抗腐蝕
●雙行程調節，在開關位置都能進行+/-4℃調節
●所有滑動部件采用塑料軸承襯套，導向，保持最小摩擦力，有效減少磨損
操作規范
●氣源壓力：2.5Bar~8Bar
●氣源壓力: 2.5Bar~8Bar
操作溫度
-標準產品：-20℃~+80℃
-低溫應用：-40℃（HNBR）
-高溫應用；-20℃+150℃（Viton）
操作介質：
●干燥或潤滑的空氣
●行程調節：標準結構90℃旋轉，在兩端有+/-4°的調節范圍
●潤滑：零件出廠時已作處理，工作中無需另加潤滑
三段式氣動執行器，是一種特殊規格的執行機構，可以提供0°、45°、90°、180°的三位式操作方式，中間位置是依靠兩個輔助活塞的移動產生的機械制動來實現的，中間位置是可調動的，如90°行程的執行器能提供20°、30°、50°、70°等的中間位置。
